Ligne de production d'imitation de grain de bois pour tôle d'aluminium

COMPOSITION PRINCIPALE

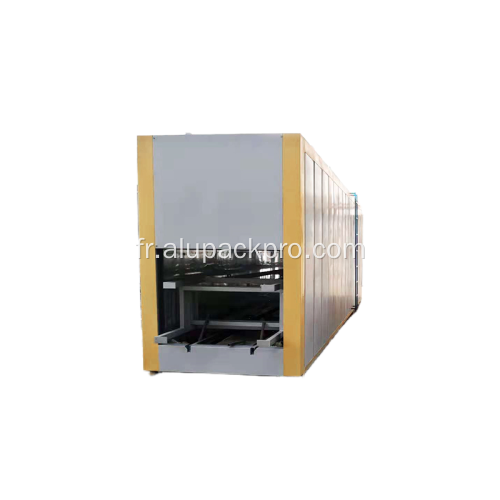

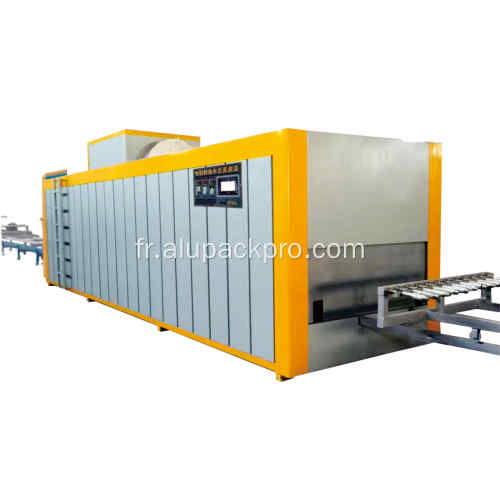

1. Four de transfert thermodurcissable (y compris brûleur et système de circulation de chaleur) 2 ensembles

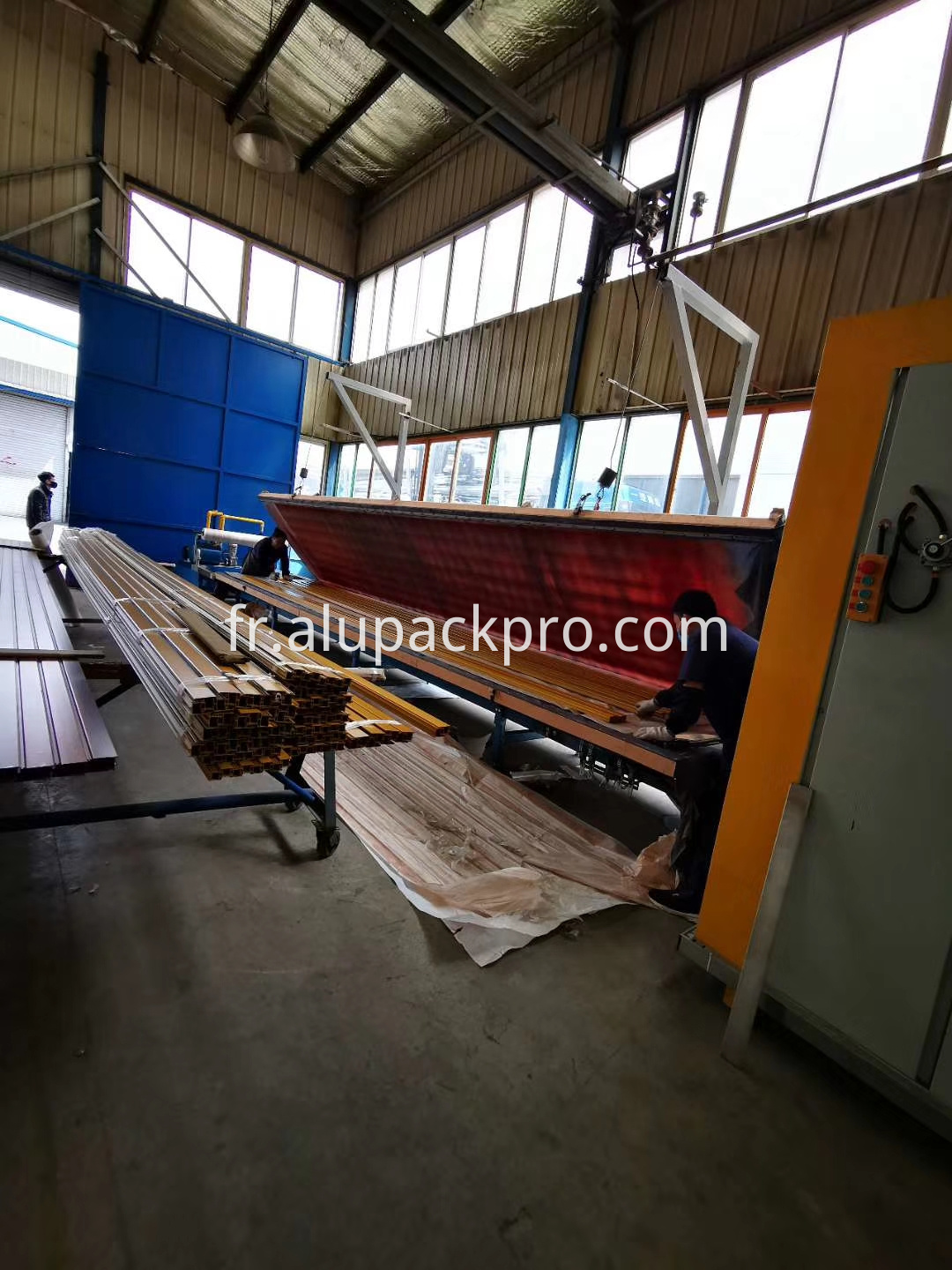

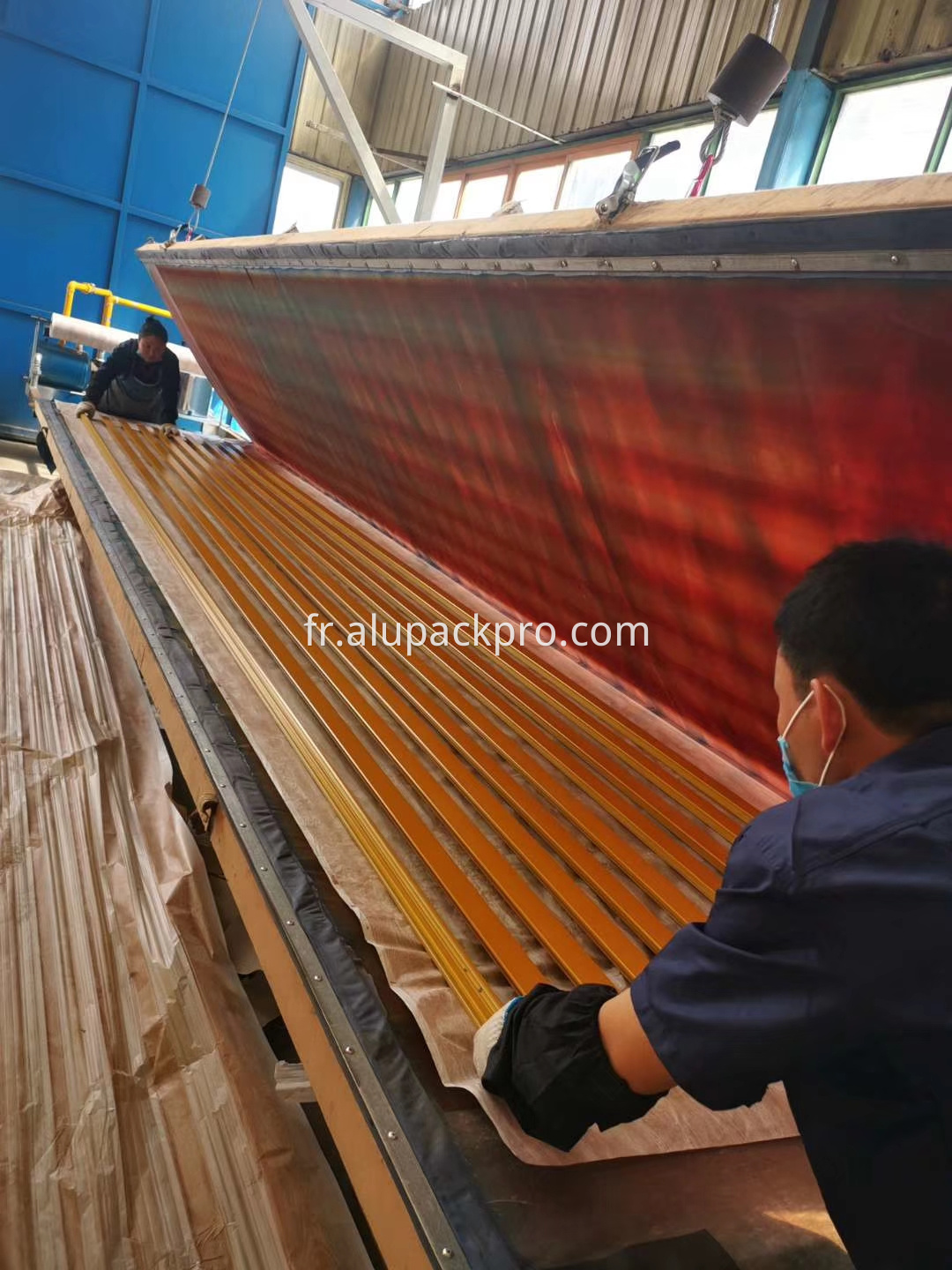

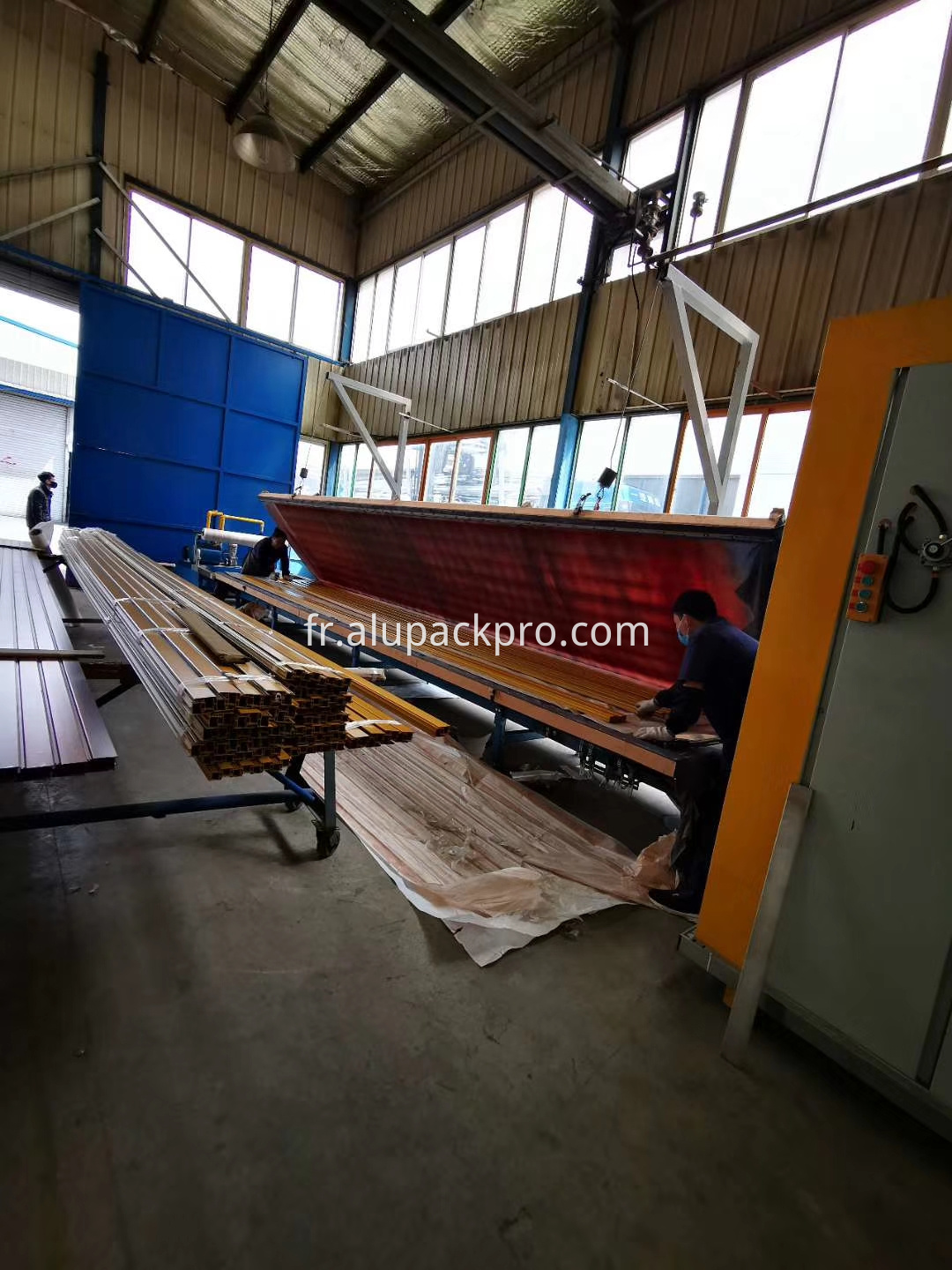

2. 2 ensembles de dispositifs d'aspiration et d'entraînement (style couvercle)


3. Système de contrôle électrique entièrement automatique 1 ensemble

• Longueur du profil en aluminium pour impression par transfert : feuille de profil en aluminium : 1220 x 2440 mm.
• Dimensions maximales de la section transversale du profil : largeur 1 220 mm × hauteur 2 440 mm
• Capacité de production : env. 4-8 lots/heure, 2-3 tonnes
• Types de papier de transfert : papier à base de plastique et papier pur à motif de grain de bois (consommables de transfert effet bois)
• Température de traitement : 150 °C-185 °C (en utilisant une détection de température à quatre zones)
• Temps de durcissement : 7 à 15 minutes (selon la taille du matériau et le type de papier)
• Méthode de chauffage ： Chauffage au gaz de pétrole liquéfié, au gaz naturel ou électrique
• Consommation globale d'énergie : 6,5 m³ - 9,0 m³/t (consommation de gaz par tonne d'aluminium transférée, basée sur la taille de l'aluminium)
• Méthode de transport : automatique/manuel
• Exigences relatives à la zone du site (dimensions du four de référence) : Longueur 12 000 mm × Largeur 2 800 mm × Hauteur de référence 3 000 mm
• Dimensions du four de référence : Longueur 4200 mm × Largeur 2600 mm × Hauteur 2810 mm
• Cadre : Dimensions du cadre unique : 3 000 mm de long × 1 600 mm de large (Spécifications supplémentaires de la plate-forme : 1 500 mm × 800 mm)
• Nombre de profils par transfert : style de couverture
• Consommation d'énergie de fonctionnement : 10 KW (96 KW lors de l'utilisation de tubes chauffants électriques à haut rendement comme source de chaleur)
• Puissance totale du moteur : 12 KW
• Structure de la coque extérieure : entièrement peinte ; couleur extérieure personnalisable selon les besoins de l'utilisateur
• Matériau de la coque extérieure : plaque d'acier A3 de 2,0 mm.
• Matériau de la coque intérieure : plaque d'acier galvanisé A3 de 1,5 mm
• Structure et matériaux d'isolation : laine de fibre de verre aluminosilicate + laine de roche de haute qualité avec densité 100 kg/m³, épaisseur de la couche isolante env. 230 mm, offrant des performances d'isolation supérieures en matière d'économie d'énergie.
• Méthode de flux d'air : système de circulation à alimentation par le bas et retour par le haut avec sorties d'air réglables.
• Matériau du conduit d'air : Formé à partir d'une plaque d'acier galvanisé de 2 mm par pliage hydraulique.
• Dimensions de référence de l'entrée de la chambre du four : largeur : 1 800 mm, hauteur : ≥730 mm.
